„Tausende wahllos auf Dächer montierte Photovoltaikanlagen oder thermische Solar-Kollektoren sind abschreckend und werden der Einführung Erneuerbarer Energien langfristig schaden“, sind die Wissenschaftler um den Architekten Prof. Stefan Behling überzeugt. Ihr Ziel ist eine aktive Fassade, die in Bezug auf Dämmung, Verschattung und aktiver Nutzung solarer Baukomponenten leistungsfähiger ist als bisherige Systeme. Architektonische Gesichtspunkte wie die Gestaltung der Fassade, der Einfluss der Lichtwirkung im Innenraum und der freie Ausblick für die Gebäudenutzer steht neben energetischen Ergebnissen und technischen Realisierungsmöglichkeiten im Vordergrund. Zudem soll das System vollständig in die Fassade integriert werden können.

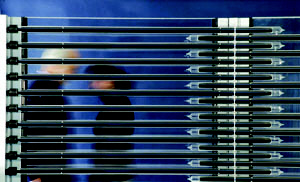

Die Forscher haben eine Lösung gefunden, die diesen Anforderungen entspricht. Sie verwenden Vakuumröhren als Sonnenkollektoren, die nach dem so genannten Kammprinzip angeordnet sind. In eine Glasfassade integriert, könnten die Vakuumröhren der Firma Schott-Rohrglas GmbH unterschiedlichste Funktionen wie Energiegewinnung für Warmwasserbereitung und/oder Raumheizung sowie für solare Kühlung übernehmen. Sie bieten Sonnenschutz durch die Teilverspiegelung der Röhre und durch die Abfuhr der anfallenden Wärme und lassen gleichzeitig durch ihre transparente Bauweise den Ausblick nach draußen und den Einfall des Tageslichtes zu. Die Röhren sollen dabei so angebracht werden, dass der integrierte Spiegel optimal zur einfallenden Strahlung ausgerichtet ist.
Messungen mit einem Modell und Simulationsrechnungen ergeben Jahresenergieerträge des Fassadensystems von bis zu 500 Kilowattstunden pro Quadratmeter und Jahr mit Bezug auf die Aperturfläche (das ist die Röhrenfläche, die die Energie absorbiert), und bis zu 340 Kilowattstunden pro Quadratmeter mit Bezug auf die Brutto-Fassadenfläche. Diese Werte zeigen das viel versprechende energetische Potenzial des Fassadensystems.
Energieertrag hängt vom Abstand ab
Je weiter der Abstand von Röhre zu Röhre ist, desto geringer fällt natürlich der Energieertrag aus, zudem beeinflusst der Röhrenabstand den Sonnenschutz und den verbleibenden Anteil an Tageslichteinfall. Großen Einfluss auf den Energieertrag hat auch der Röhrenanstellwinkel: Je stärker das Spiegelhalbrund der Röhre aus der vertikalen Fassadenposition verdreht wird, desto mehr Solarstrahlung wird auch bei höheren Sonnenständen empfangen. Der Vorteil bewirkt, dass das Fassadensystem mit Vakuumröhren bei Bezug auf Aperturfläche einen um rund 35 Prozent höheren Energieertrag als eine effiziente Flachkollektor-Fassade erbringt. Die Forscher entwickeln nun einen funktionsfähigen Prototyp, bei dem die Zu- und Ableitungen in die Fassadenpfosten integriert sind.
